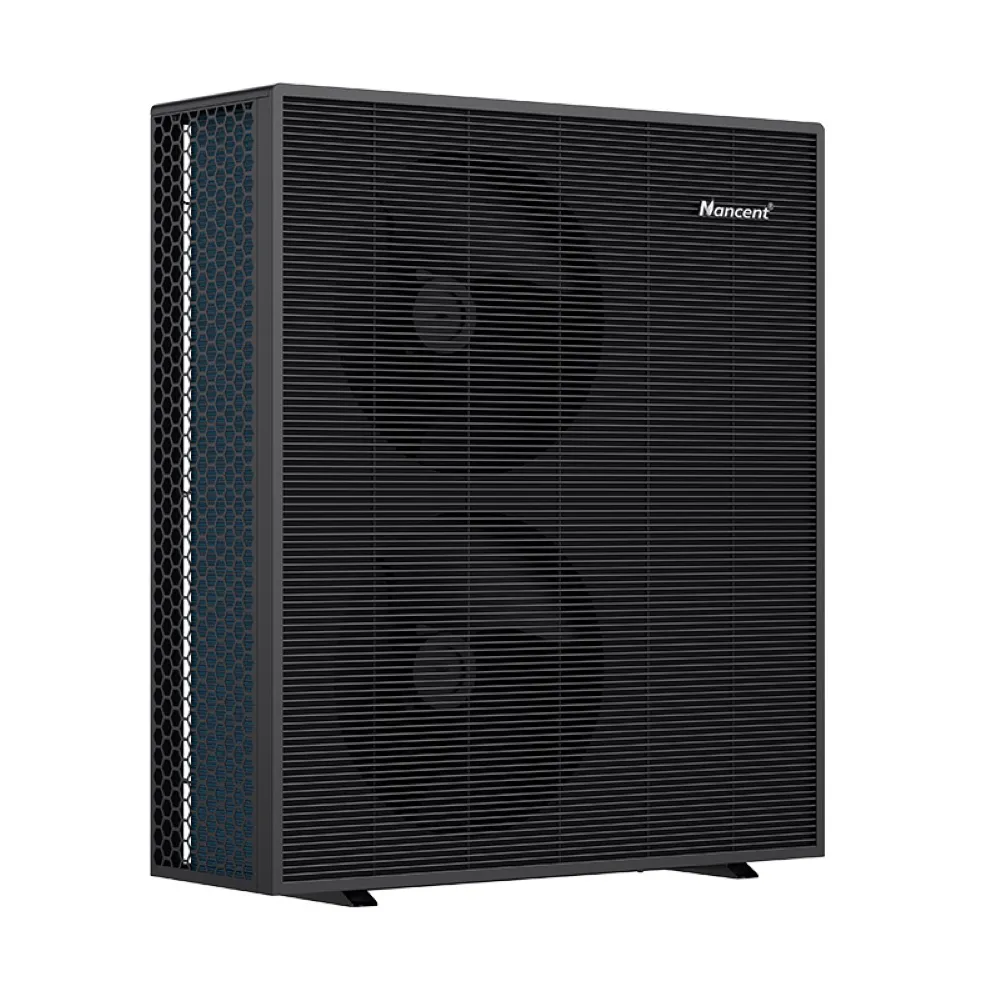

R290 vloerverwarmingswarmtepomp met hydraulische module

Vereenvoudig het ruimteverwarmings-/koelingssysteem en het sanitaire warmwatersysteem van uw huis met onze ruimtebesparende, eenvoudig te installeren geïntegreerde warmtepomp met hydraulische module.

Geïntegreerd Ontwerp:

Beschikt over een naadloos gecombineerde warmwateropslagtank en buffertank en biedt een uitgebreide oplossing in één unit.

Verhoogde betrouwbaarheid:

Het geïntegreerde ontwerp met minder externe verbindingen vermindert potentiële storingspunten, waardoor de algehele systeembetrouwbaarheid en levensduur toeneemt.

Informeer nu

Volgende product

Details Parameters warmtepomp Parameters hydraulische module

NATUURLIJK KOELMIDDEL R290

R290 is een zeer zuiver propaan afkomstig uit de natuur en heeft vrijwel geen nadelige gevolgen voor het milieu. Met een lage GWP-waarde van slechts 3 draagt de Nancent R290-warmtepomp in grote mate bij aan de vermindering van de CO2-uitstoot en helpt het de mondiale doelstelling van CO2-neutraliteit te bereiken.

KWALITEITSCOMPONENTEN

De Warm Mate Series R290-warmtepomp kiest de bekende en internationale merkcomponenten om de kwaliteit en betrouwbaarheid van de producten te garanderen.

R290 vloerverwarmingswarmtepomp met hydraulische module

IoT-PLATFORM

Log in op het IOT Platform om de realtime bedrijfsstatus en historische gegevens te controleren en de warmtepomp op afstand te bedienen.

OTA

De software kan via de ether worden bijgewerkt, wat heel gemakkelijk is om via de aftersales af te handelen in het geval er een softwarefout is.

R290 vloerverwarmingswarmtepomp met hydraulische module

HEMS KLAAR

Met HEMS Ready kan de Warm Mate Series R290-warmtepomp het PV-systeem en het batterijsysteem verbinden, bestuurd door Home Energy Manager/Smart Meter, om het gebruik van energie uit PV en batterij te maximaliseren.

Het zelfontwikkelde HEMS-systeem van Nancent stelt gebruikers in staat de leiding te nemen over hun energiebeheersysteem en biedt daarmee een toegangspoort tot een slimmere energietoekomst.

Voor een grotere veelzijdigheid zijn de producten van Nancent compatibel met verschillende energiebeheersystemen. Ze kunnen zich ook naadloos aanpassen aan de bestaande fotovoltaïsche toepassingen van de gebruiker.

SG klaar

De Warm Mate Series R290-warmtepomp is beschikbaar om uw smart grid-systeem aan te sluiten, zodat de unit elektriciteit buiten de piekuren kan gebruiken om de energierekening te verlagen. Tegelijkertijd kan de warmtepomp ook slim werken op basis van de elektriciteitsprijs om de hele dag de laagste te realiseren.

R290 vloerverwarmingswarmtepomp met hydraulische module

SMART APP-BESTURING

Smart APP biedt bediening op afstand en gebruikers kunnen de warmtepomp bedienen, waar ze ook zijn.

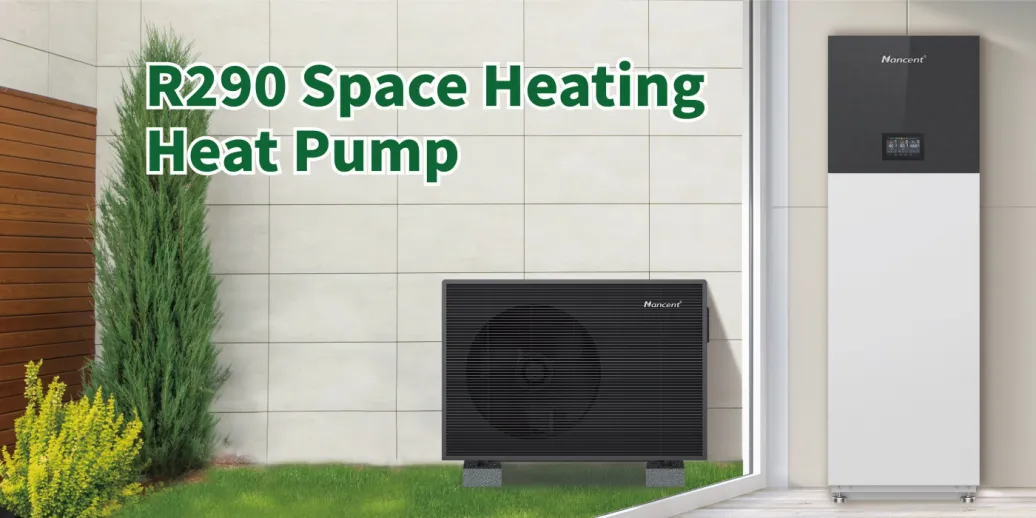

GEÏNTEGREERD ONTWERP

Hydraulische module

1,7 inch touchscreen-kleurenschermcontroller

2. Automatische uitlaatklep

3.1. Secundaire waterpomp

3.2.Primaire waterpomp

4.Elektrische driewegklep

5.Elektrische verwarming voor buffertank

6. Buffertank

7.SWW-tank

8.Elektrische verwarming voor SWW-tank

9. Automatische waterbijvulklep

10. Terugslagklep

11. Kogelkraan

12. Verstelbare voet

13. Poort temperatuursensor

GEÏNTEGREERD ONTWERP

Voordelen

Geïntegreerde binnenunit met warmwateropslagtank en buffertank.

Bespaart ruimte in de technische ruimte met een kleine footprint.

Installatietijd verkort door vooraf geïnstalleerde componenten.

Geharmoniseerd met andere huishoudelijke apparaten voor een samenhangend exterieur.

Warmtepompparameters

Modus: NF-	40HR2-ID	60HR2-ID	80HR2-ID	120HR2-ID	160HR2-ID	120HR2-TID	160HR2-TID	180HR2-TID	200HR2-TID
Geschatte capaciteit voor SCOP gemiddeld klimaat (kW)	3.10	4.2	6.2	7.4	9.9	7.4	9.9	13.9	16.80
Pmax Capaciteit (KW) 7/6 30°C/35°C	4.35	6.12	8.05	12.03	16.05	12.03	16.05	18.02	20.02
[Ruimteverwarming] Omgevingstemp. (DB/WB): 7°C/6°C, watertemp. (Inlaat/uitlaat): 30°C/35°C.
Verwarmingscapaciteit (kW)	1,48 ~ 3,95	1,76 ~ 4,71	2,34 ~ 6,27	3,26 ~ 8,72	4,58 ~ 12,24	3,26 ~ 8,72	4,58 ~ 12,24	5.29 ~ 14.15	5,68 ~ 15,2
Opgenomen vermogen (kW)	0,27~0,77	0,33~0,97	0,46~1,27	0,65~1,81	0,91~2,51	0,65~1,81	0,91~2,51	1,03 ~ 2,86	1,13 ~ 3,17
COP	5,42 ~ 5,16	5,28 ~ 4,85	5,14 ~ 4,95	4,98 ~ 4,82	5,04 ~ 4,88	4,98 ~ 4,82	5,04 ~ 4,88	5,15 ~ 4,95	5,01 ~ 4,8
[Ruimteverwarming] Omgevingstemp. (DB/WB): 2 °C/ 1 °C, watertemp. (Inlaat/uitlaat): 30°C/35°C.
Verwarmingscapaciteit (kW)	1,26 ~ 3,96	1,5 ~ 4,72	1,99 ~ 6,28	2,77 ~ 8,74	3,89 ~ 12,26	2,77 ~ 8,74	3,89 ~ 12,26	4,5 ~ 14,18	4,83 ~ 15,23
Opgenomen vermogen (kW)	0,25~0,83	0,31~1,06	0,42~1,38	0,61~1,97	0,84~2,73	0,61~1,97	0,84~2,73	0,95~3,11	1,05 ~ 3,45
COP	4,99 ~ 4,75	4,86 ~ 4,46	4,73 ~ 4,55	4,58 ~ 4,43	4,64 ~ 4,49	4,58 ~ 4,43	4,64 ~ 4,49	4,74 ~ 4,55	4,61 ~ 4,42
[Ruimteverwarming] Omgevingstemp. (DB/WB): - 7°C/ - 8°C, watertemp. (Inlaat/uitlaat): 30°C/35°C.
Verwarmingscapaciteit (kW)	0,81~3,48	0,97~4,15	1,29 ~ 5,53	1,79 ~ 7,69	2,52 ~ 10,79	1,79 ~ 7,69	2,52 ~ 10,79	2,91 ~ 12,48	3.13~13.4
Opgenomen vermogen (kW)	0,22~0,99	0,27~1,26	0,37~1,64	0,53~2,35	0,73~3,25	0,53~2,35	0,73~3,25	0,83~3,71	0,92~4,11
COP	3,69 ~ 3,51	3,59 ~ 3,3	3,5 ~ 3,37	3,39 ~ 3,28	3,43 ~ 3,32	3,39 ~ 3,28	3,43 ~ 3,32	3,5 ~ 3,37	3,41 ~ 3,26
[Ruimteverwarming] Omgevingstemp. (DB/WB): 7°C/6°C, watertemp. (Inlaat/uitlaat): 40°C/45°C.
Verwarmingscapaciteit (kW)	1,42 ~ 3,79	1,69 ~ 4,52	2,25 ~ 6,02	3,13 ~ 8,37	4,39 ~ 11,75	3,13 ~ 8,37	4,39 ~ 11,75	5,08 ~ 13,58	5,46 ~ 14,59
Opgenomen vermogen (kW)	0,34~0,95	0,42~1,21	0,57~1,58	0,82~2,26	1,13 ~ 3,13	0,82~2,26	1,13 ~ 3,13	1,28 ~ 3,56	1,41 ~ 3,95
COP	4,17 ~ 3,97	4,07 ~ 3,73	3,96 ~ 3,81	3,83 ~ 3,71	3,88 ~ 3,76	3,83 ~ 3,71	3,88 ~ 3,76	3,97 ~ 3,81	3,86 ~ 3,7
[Ruimteverwarming] Omgevingstemp. (DB/WB): 7°C/6°C, watertemp. (Inlaat/uitlaat): 47°C/55°C.
Verwarmingscapaciteit (kW)	1,35 ~ 3,6	1,61 ~ 4,3	2,14 ~ 5,72	2,97 ~ 7,95	4.17 ~ 11.16	2,97 ~ 7,95	4.17 ~ 11.16	4,83 ~ 12,9	5,18 ~ 13,86
Opgenomen vermogen (kW)	0,39~1,09	0,48~1,38	0,65~1,81	0,93~2,58	1,29 ~ 3,57	0,93~2,58	1,29 ~ 3,57	1,46 ~ 4,07	1,62 ~ 4,51
COP	3,47 ~ 3,3	3,38 ~ 3,1	3,29 ~ 3,17	3.19 ~ 3.08	3.23 ~ 3.12	3.19 ~ 3.08	3.23 ~ 3.12	3,3 ~ 3,17	3,21 ~ 3,07
[Ruimtekoeling] Omgevingstemp. (DB/WB): 35°C / 24, watertemp. (Inlaat/uitlaat): 23°C/18°C.
Koelcapaciteit (kW)	1,78 ~ 4,76	2,12 ~ 5,68	2,83 ~ 7,56	3,93 ~ 10,51	5,52 ~ 14,75	3,93 ~ 10,51	5,52 ~ 14,75	6.38 ~ 17.05	6,85 ~ 18,32
Opgenomen vermogen (kW)	0,3~0,85	0,37~1,07	0,5~1,4	0,72~2	1~2,77	0,72~2	1~2,77	1,14 ~ 3,16	1,25 ~ 3,5
EER	5,91 ~ 5,62	5,76 ~ 5,29	5,6 ~ 5,4	5,43 ~ 5,25	5,49 ~ 5,32	5,43 ~ 5,25	5,49 ~ 5,32	5,61 ~ 5,4	5,46 ~ 5,23
[Ruimtekoeling] Omgevingstemp. (DB/WB): 35°C / 24, watertemp. (Inlaat/uitlaat): 12°C/7°C.
Koelcapaciteit (kW)	1,45 ~ 3,87	1,73~4,62	2,3 ~ 6,14	3,2 ~ 8,55	4,49 ~ 12	3,2 ~ 8,55	4,49 ~ 12	5,19 ~ 13,87	5,57 ~ 14,9
Opgenomen vermogen (kW)	0,39~1,15	0,48~1,46	0,66~1,91	0,94~2,73	1,38 ~ 4,04	0,94~2,73	1,38 ~ 4,04	1,48 ~ 4,53	1,64 ~ 5,1
EER	3,67 ~ 3,35	3,58 ~ 3,15	3,49 ~ 3,22	3,39 ~ 3,13	3,26 ~ 2,97	3,39 ~ 3,13	3,26 ~ 2,97	3,5 ~ 3,06	3,41 ~ 2,92
[Warm water] Omgevingstemp. (DB/WB): 20°C/15°C, watertemp. van 15°C tot 55°C.
Verwarmingscapaciteit (kW)	4.18	4,98	6.63	9.23	12.95	9.23	12.95	14.97	16.08
Opgenomen vermogen (kW)	0,90	1.10	1.42	2.04	2,88	2.04	2,88	3.22	3.57
COP	4.62	4.54	4.66	4.53	4.49	4.53	4.49	4.65	4.51
Max. Opgenomen vermogen (kW)	1,53	1,94	2.53	3.62	5.02	3.62	5.02	5,72	6.33
Max. Lopende stroom (A)	6.66	8.44	11.01	15.73	21.81	6.14	8.52	9.71	10.75
Max. Uitlaatwatertemp. (°C)	75
Verwarming Bedrijfsomgevingstemp. Bereik (℃)	-25 ~ 45
Koelen Bedrijfsomgevingstemp. Bereik (℃)	15~48
Voeding						380-415V/3N~/50Hz
Nominale waterstroom (m³/u)	0,68	0,81	1.08	1,50	2.11	1,50	2.11	2.43	2.61
Waterdrukval (kPa)	8	10	15	22	30	22	30	38	42
Expansietank (L)	2	2	2	2	2	2	2	5	5
Merk compressor	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi	Mitsubishi
Merk circulatiepomp	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS	GRUNDFOS
Hoeveelheid ventilator	1							2
Weergave	4-inch kleurentouchscreen
Wi-Fi-functie	Ja
ErP-niveau (35°C)	EEN+++
ErP-niveau (55°C)	EEN++
Koelmiddeltype	R290
Geluidsdrukniveau dB(A) op 1m	33~40	34~41	35~42	36~44	37~45	35~44	37~45	41~49	42~50
Geluidsvermogenniveau dB(A)	48~55	49~56	50~57	51~59	52~60	51~59	52~60	56~64	57~65
Waterleidingaansluiting (mm)	DN32
Waterbestendige klasse	IPX4
Netto gewicht (kg)	70	70	85	105	115	105	125	175	175
Verzendafmetingen (L×B×H) (mm)	1106×418×826		1320×453×988					1310×455×1494
De bovenstaande gegevens zijn alleen ter referentie, de specifieke gegevens zijn afhankelijk van het daadwerkelijke product.

Parameters hydraulische module

Model: NF-	200-20HMS1	200-20HMS2	N-NHMS1
SWW-tank (L)	200	200	/
Buffertank (L)	20	20	/
Primaire waterpomp	Ingebouwd (PWM)	Ingebouwd (PWM)	Ingebouwd (PWM)
Primaire waterpomp Max. Waterhoofd	9/12 (optioneel)	9/12 (optioneel)	9/12 (optioneel)
Secundaire waterpomp	Ingebouwd (PWM)	Ingebouwd (PWM)	Ingebouwd (PWM)
Primaire waterpomp Max. Waterhoofd (m)	9/12 (optioneel)	9/12 (optioneel)	9/12 (optioneel)
Heetwaterretourpomp Waterhoogte (m)	/	/	6 (Optioneel)
7 inch touchscreen-controller	Ja	Ja	Ja
Waterdrukmeter	Ja	Ja	/
Voeding	220-240V~/50Hz	380-415V/3N~/50Hz	220-240V~/50Hz&380-415V/3N~/50Hz
3-wegklep	Ja	Ja	Ja
Elektrische verwarming in SWW-tank (kW)	3	3	/
Elektrische verwarming in buffertank (kW)	3	9	/
Elektrische verwarming in waterleiding (kW)	/	/	3~9
Achterkant/toevoerinterface SWW-tank	G1/2"	G1/2"	G3/4"
Buffertank achterkant/toevoerinterface	G1"	G1"	G1"
Warmtepomp achterkant/toevoerinterface	G1"	G1"	G1"
Zonnespoel achterkant/toevoerinterface (optioneel)	G1"	G1"	/
Waterbijvulpoort *1	G3/4"	G3/4"	/
Afmeting van de SWW-verwarmingsspiraal	φ32x25m	φ32x25m	/
Afmeting van zonne-verwarmingsspiraal (optioneel)	φ32x15m	φ32x15m	/
Maximaal vermogen (12 m waterpomp) (kW)	6.5	12.5	3,3 kW/9,3 kW
Maximale stroom (12 m waterpomp) (A)	28.26	21.23	14.35/15.76
Nettoafmeting (L×B×H) (mm)	597×697×1865	597×697×1865	726×600×271
